Набор теплых полов на основе нагревательных секций PSVD

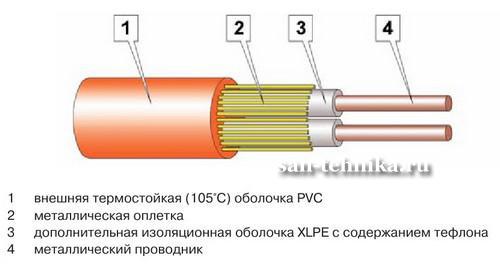

Теплые полы на основе двужильного кабеля Ceilhit PSVD применяются как для комфортного подогрева пола, так и для полного отопления сухих и влажных помещений (рекомендуется использовать реле утечки тока). Возможно использование практически с любым покрытием: кафель, мрамор, гранит, ковролин, ламинат, линолеум.
Кабель может быть смонтирован как со вновь сооружаемым полом, так и непосредственно на старом.

Состав комплекта:

*Нагревательная секция PSVD: изготовлена из нагревательных кабелей с подсоединёнными подводящими проводами и герметичными соединительными муфтами.
*Монтажные направляющие.
*Гофрированная трубка для установки датчика температуры пола.

Наименование набора	Длина секции, м	Мощность секции, Вт	Площадь, м2	Сопротивление, Ом	Цена, руб
мB- PSVD 115	7	115	от 0,5 до 1	420	2060
мB- PSVD 145	8,3	145	от 0,7 до 1,3	332	2221
мB- PSVD 175	10,3	175	от 1,0 до 1,7	267,8	2542
мB- PSVD 240	14,4	240	от 1,4 до 2,2	201,6	2703
мB PSVD 300	18	300	от 2,0 до 3,0	161,1	3024
мB PSVD 400	23,3	400	от 2,7 до 3,6	121,2	3586
мB PSVD 480	28	480	от 3,2 до 4,6	101	3827
мB PSVD 630	37,8	630	от 5,0 до 6,0	75,6	4470
мB PSVD 770	44,9	770	от 5,7 до 7,0	62,9	5705
мB PSVD 870	51,2	870	от 6,5 до 8,5	56,3	6027
мB PSVD 940	56	940	от 8,0 до 9,5	50,4	6268
мB PSVD 1130	66,9	1130	от 9 до 11	42,8	7151
мB PSVD 1400	82,3	1400	от 9,5 до 14	34,6	8949
мB PSVD 1630	95,8	1630	от 11 до 16	29,7	9913
мB PSVD 2050	118	2050	20	23,6	12805

Технические характеристики:

*Напряжение: 220–230 В.
*Мощность: 18 Вт/м (фиксированная).
*Максимальная температура внутренней жилы: 150°С.
*Максимальная температура на поверхности: около 70°С.
*Температура монтажа: не рекомендуется укладывать кабель при температуре ниже -5°С.
*Минимальный радиус изгиба кабеля: 30 мм
*Минимальный шаг укладки кабеля: 60 мм

Монтаж теплого пола:

*Настил теплого пола производится на любое ровное и сухое основание.
*Укладывается слой теплоизоляции (натуральная пробка).
*Настилается тепловыравнивающий экран (алюминевая фольга).
*По направляющим крепится нагревательный кабель Ceilhit PSVD.
*Изготавливается цементная стяжка (от 2,5 до 5 см).
*Укладывается напольное покрытие (плитка, ламинат и т.д.).

Расчет теплого пола:

Схема укладки кабеля составляется на основе плана полезной площади помещения. Под полезной площадью понимается площадь, не занятая стационарно устанавливаемой мебелью, сантехническим оборудованием и другими предметами быта, уменьшенная с учетом необходимого отступа от стен, вертикальных перегородок, установленного сантехнического и другого оборудования (рекомендуемый отступ около 15 см). При установке системы теплого пола нагревательный кабель Ceilhit можно укладывать только в пределах полезной площади.

Место установки	Рекомендуемая мощность на м2 общей площади, Вт/м2	Максимальная мощность на м2 полезной площади, Вт/м2
Кухня, столовая	120-180	200
Жилая комната	120-180	200
Офис, Кабинет	100-150	200
Магазин, ресторан	100-150	200
Балкон, лоджия	150-250	300
Гараж, мастерская	120-200	250
Ванная комната	120-180	200
Туалет, сан. узел	120-180	200
Стаивание снега, льда	250-350	425
Водосточные желоба	25-40	50

Дополнительно

*Терморегулятор
